键盘导电膜

  • 所属分类:键盘薄膜线路

  • 点击次数:
  • 发布日期:2024/10/11
  • 在线询价
详细介绍

键盘导电膜电性能

⒈工作电压:≤50V(DC)

⒉工作电流:≤100mA

⒊接触电阻:0.5~10Ω

⒋绝缘电阻:≥100MΩ(100V/DC)

⒌基材耐压:2kV(DC)

⒍回弹时间:≤6ms

⒎回路电阻:50Ω、150Ω、350Ω三档,或以用户需要确定。

⒏绝缘油墨耐压:100V/DC

9.按键操作力:15~750克


机械性能

⒈可靠性使用寿命:>100万次

⒉闭合位移:0.1~0.4mm(无触觉型) 0.4~1.0mm(触感型)

⒊健标作力:15~750g力

⒋导电银浆迁移:在55℃,温度90%,56小时后,二线间为10MΩ/50VDC

⒌银浆线上无氧化,无杂质

⒍银浆线宽≥0.3mm,最小间隔0.3mm,线路毛边<1/3,线路缺口<1/4线宽

⒎引脚间距标准 2.54 2.50 1.27 1.25mm

⒏引出线抗曲度,用d=10mm钢棍压滚80次线路不断。


环境性能

⒈工作温度:-20℃~+70℃

⒉存贮温度:-40℃~+85℃ 温度95%±5%

⒊大 气 压:86~106KPa

印刷指标

⒈印刷尺寸偏差±0.10mm,外型边线不清编差±0.1mm

⒉套色偏差±0.11mm/100mm,绝缘油墨全部覆盖银浆线路

⒊无油墨散,字迹无残缺

⒋色差不大于二级

⒌不得有折痕、脱漆

⒍透明窗透明清洁,色泽均匀,不得有刮伤、针孔、杂质。

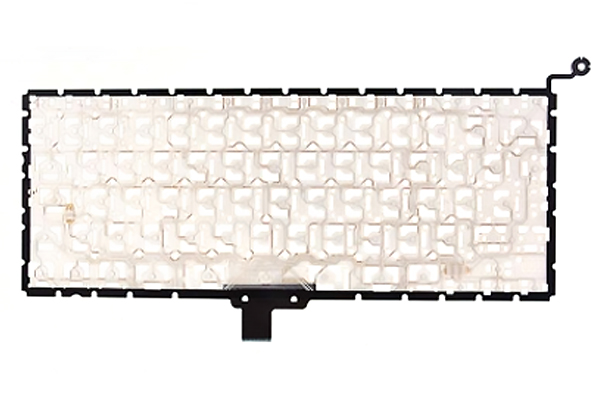

键盘导电膜


公司产品结构严谨,外形美观,密封性好。具有防潮湿,使用寿命长等特点;广泛应用领域:电子通讯、电子测量的仪器,工业控制,医疗设备,汽车工业,智能玩具,家用电器,健身器材、键盘仪器仪表,测量仪器,分析仪器,航海仪器,医疗仪器;数控机床,电子衡器,电力设备,印刷机械,工业照相机;计算机 操作键盘,监视器,打印机,绘图仪; 家用电器 ;摇控器,电子锁,洗衣机,微波炉,电饭煲,音响及影视设备; 办公系统电话机,传真机,复印机,计算器,翻译机;等。


 薄膜开关结构

1、平面式无触感型薄膜开关:使用寿命长,但无触感;

2、胶片凸面触感型:有良好的触感,但使用寿命相对较短;

3、凸边框式无触感型:外表美观,有较强的立体感,但无触感;

4、凸边框式触感型:外表美观,有较强的立体感,且有触感;

5、面版打凸触感型:设计不当时,容易有两段现象,但面版破损,电器性能亦然存在;

6、金属弹片型:手感好,弹片既起触感的作用又起上线路的作用;金属弹片主要应用在硬性板的薄膜开关中,充分发挥了弹片的导通、回弹、手感三大特点。弹片在柔性薄膜开关中的应用主要是提供触觉反馈(即手感),一般不用,其弊端是金属弹片的行程与开关触点间行程之间的差距导致弹片与开关不能同步。就是说,当弹片产生了动作时,开关触点未必也同时动作。而且在柔性线路板中,弹片动作往往超过其底部的水平面,操作力过大时,易使弹片向相反方向变形而不能回复,俗称“翻死”。实际上在柔性线路板中,可通过线路层起鼓来保证按键手感,我厂拥有先进的打鼓包设备和工艺,保证按键手感均匀,手感好。

7、发光体型:一定要开底胶模;

a) LED线路与下线路同层:结构简单,但LED窗要打凸,否则,LED灯会顶起面版;适宜选用高度较矮的小LED灯或LED灯数量较少的场合;

b) LED线路与下线路不同层:结构复杂,但LED窗不一定要打凸,适宜选用双色LED灯或LED灯数量较多的场合;需开冲孔模和底胶模;

8、对折式:此类型多可避免跳线且不需灌孔可使导电面可向下,此结构的缺点在对折处容易线路容易折断。

9、内外框防水型:外框是一个封闭的框,没有走线,对内框起保护作用,防止水气从出线凹槽处进入机壳。





1 、薄膜开关,又名触摸开关或轻触键盘是由具有一定柔性的绝缘材料层和导电材料层组成的一种多层结构非自锁按键开关,它集按键开关、面板、功能标记、读数显示窗、开关内连线、开关电路引出线以及面板上要标注的文字、符号、装饰内容为一体,从而构成电子操纵系统的总成。

2 、薄膜开关的特点

它具有良好的防水、防尘、防油、防有害气体侵蚀、性能稳定。可靠、重量轻、体积小、寿命长、面板可洗涤、字符不受损伤、色彩丰富、美观大方,面且价格低,可信赖性高等。

2、薄膜开关的主要品种

有平面轻触键盘、平面手感键盘、凹凸立体键盘及高性能防水型、带发光二极管[LED]型。新一代开发出来的产品有:带EL背光源键盘,带蓄光型的键盘和PCB同薄膜相结合的薄膜的开关。

45薄膜开关所用材料

(1)聚碳酸脂(PC):耐温-60-120℃,按表面效果分有光面和沙面,透光率高,吸水性低,尺寸稳定性好,抗弯、抗拉、抗压强度十分优越。耐热性、耐寒性、电绝缘性和耐大气老化性优良。耐药性较差,耐疲劳性较差,易产生应力开裂。适用范围最为广泛,除可满足大多数薄膜开关面板的要求外,其中光面PC的高透光率更可满足带液晶显示窗的要求。

(2)聚脂(PET):PET面板的基材选用PET,耐温-30-120℃,厚度为0.1-0.2mm,按表面效果可分有光面和细少面(纹理PET),耐药品性良好,不溶于一般有机溶剂,不耐碱。具有优良的机械性能,电性能、刚性,硬度和热塑性塑料中最大的强韧性、吸水性低,耐磨损、耐摩擦性优良,尺寸稳定性高,拉伸强度能与铝膜媲美
